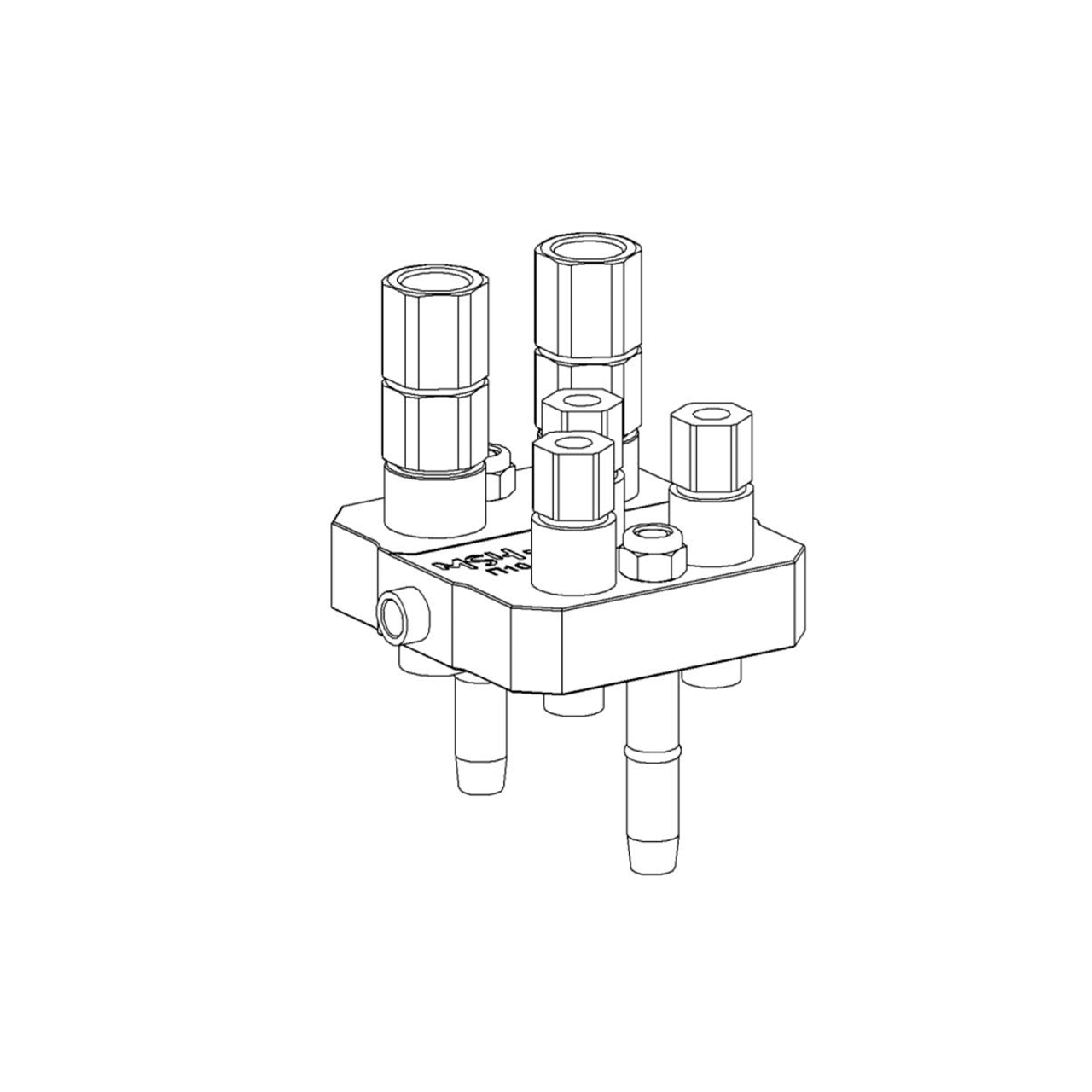

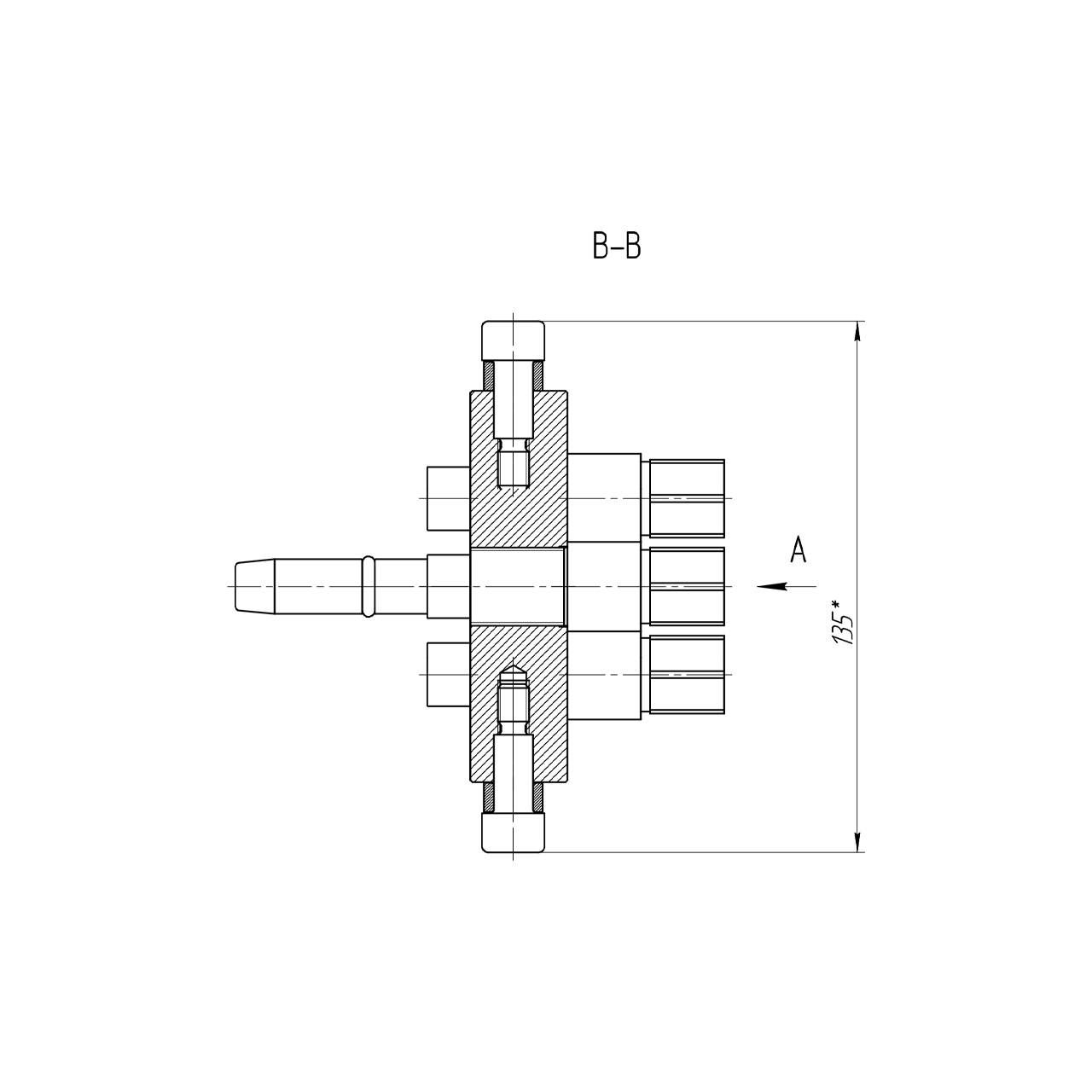

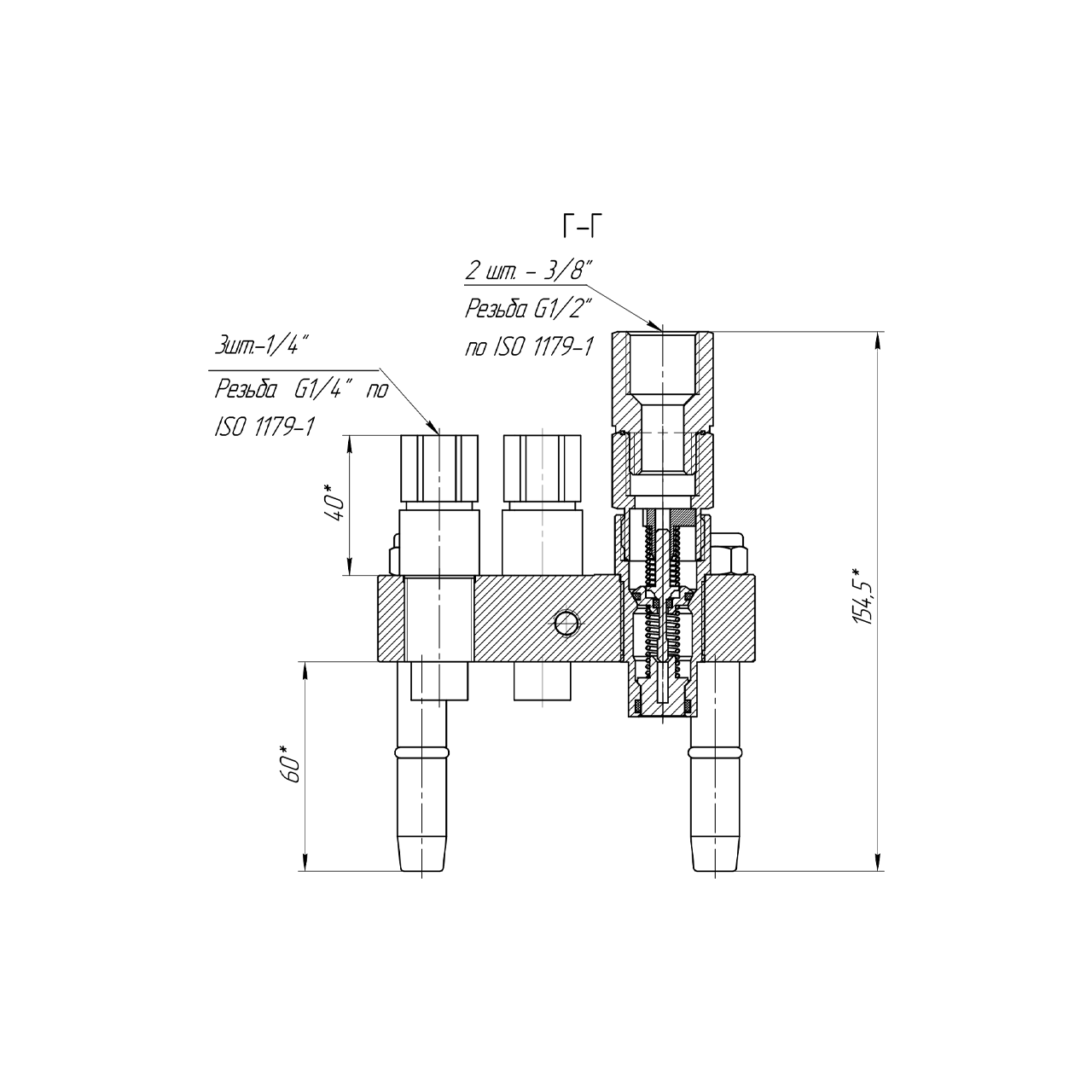

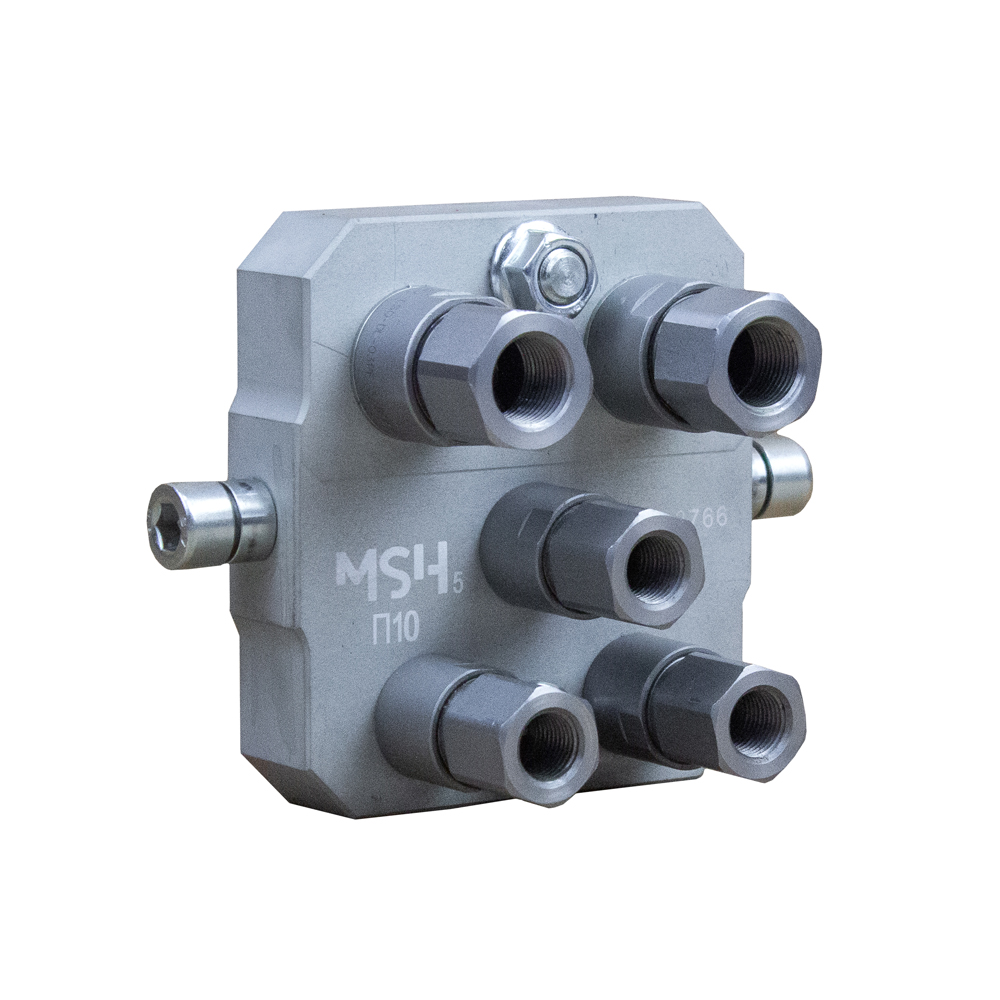

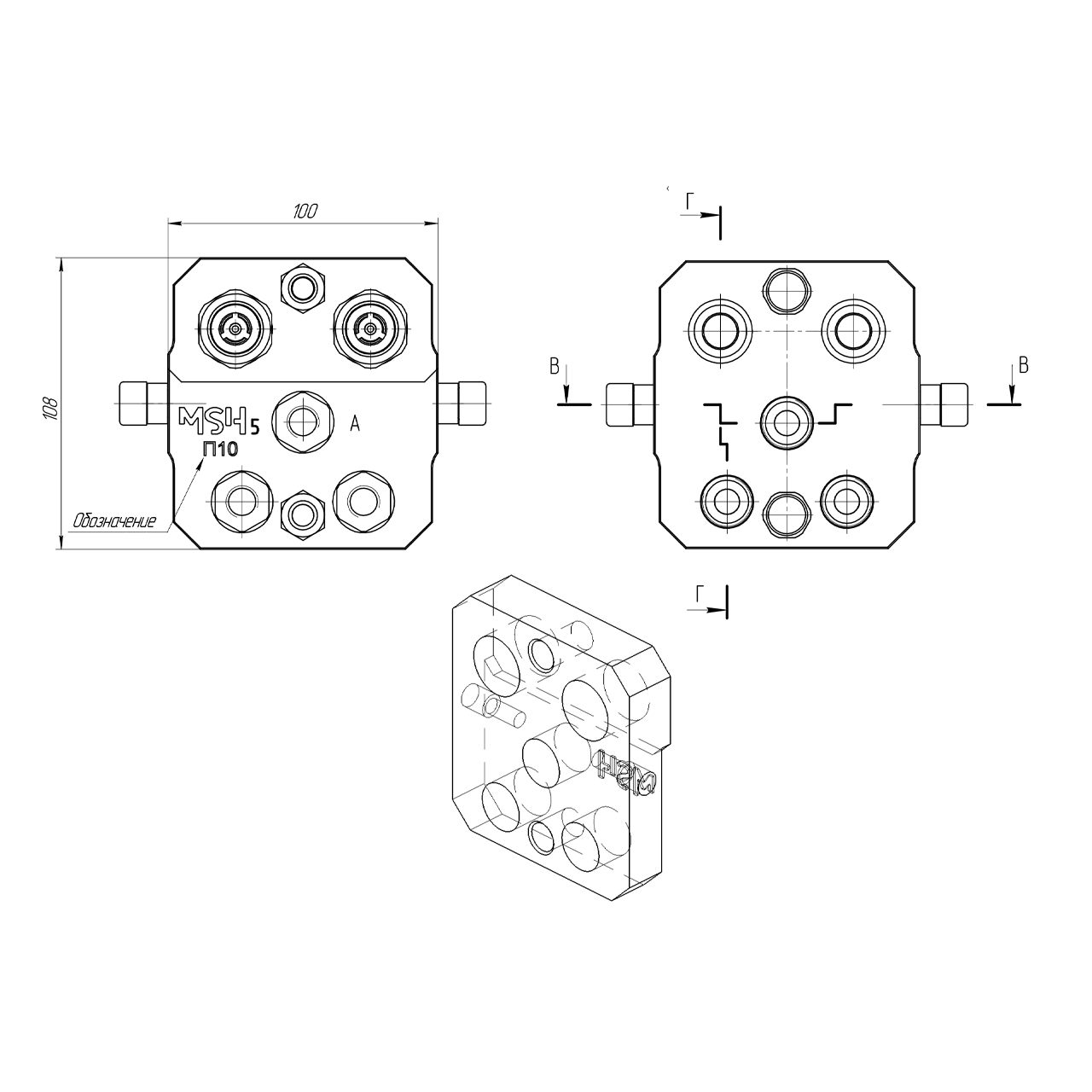

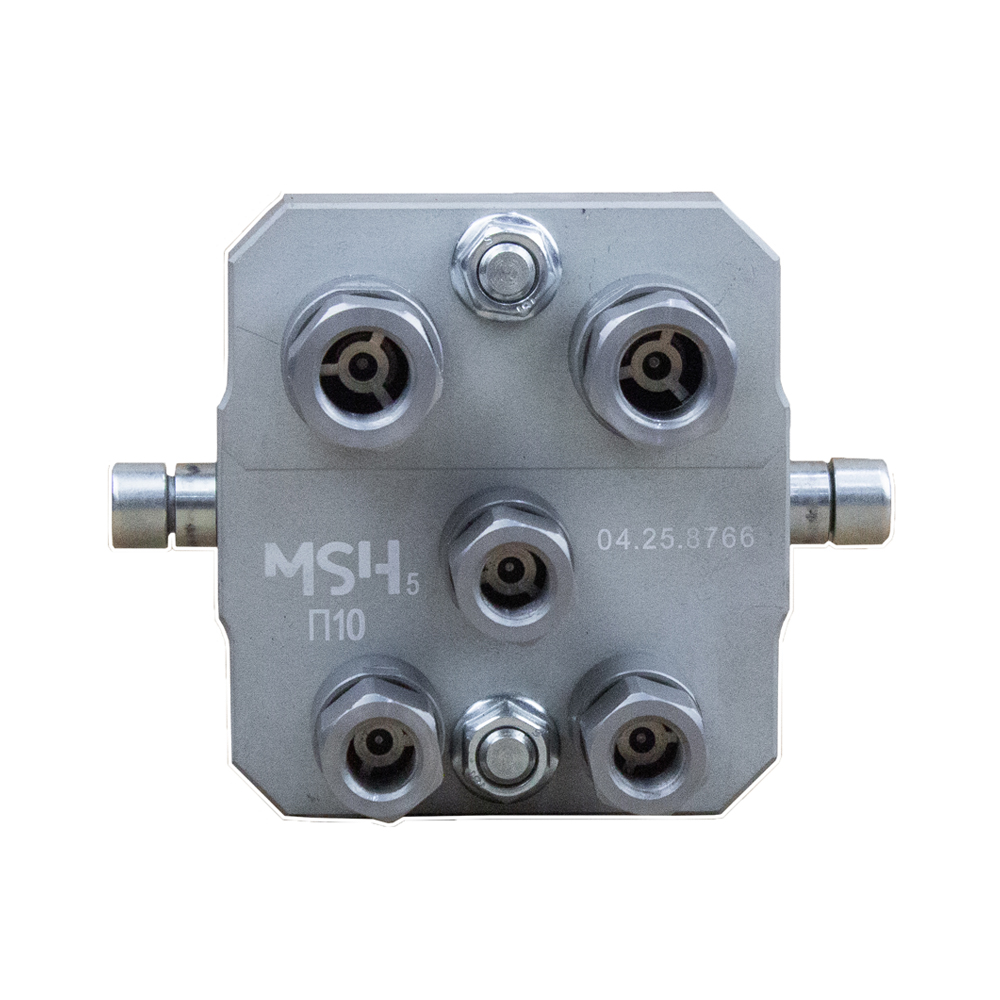

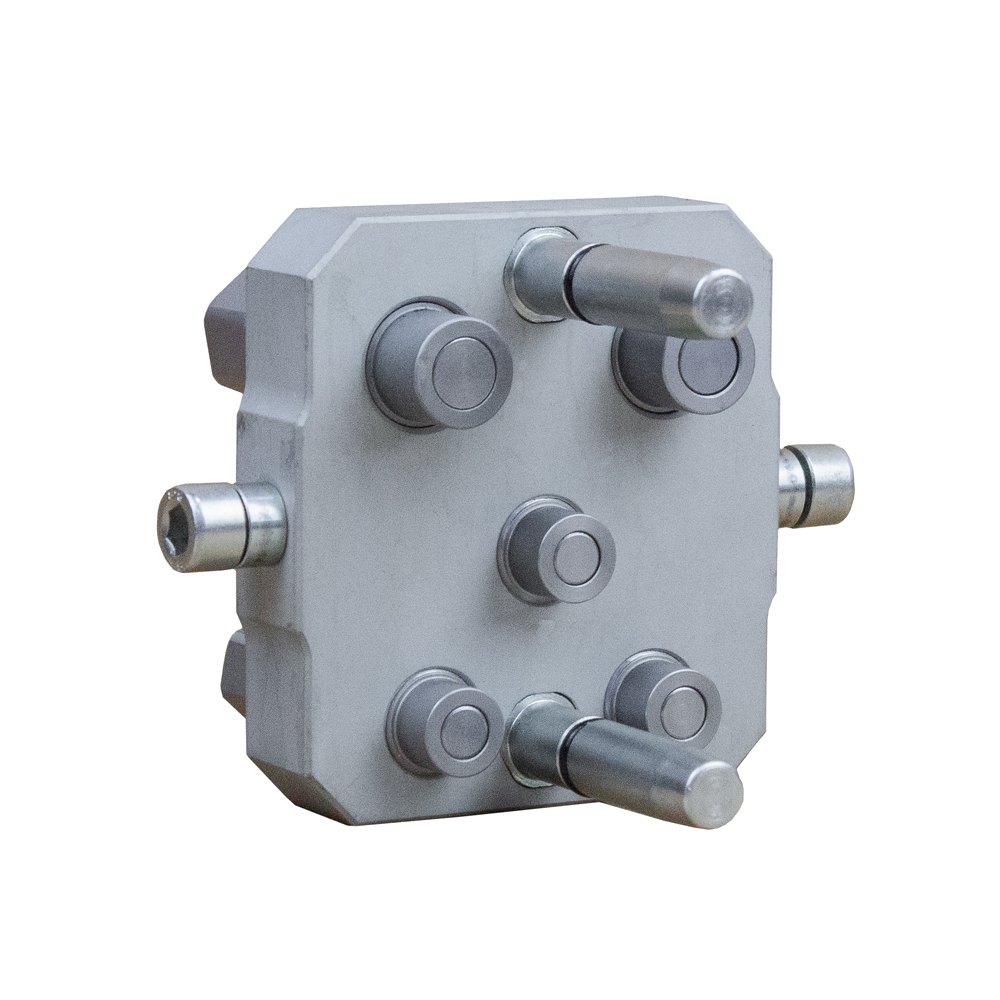

MSH 5 (П10.00.00.000-03)
*Является аналогом гидравлического разъема Faster 3P5065-5-C
Разъём гидравлический MSH 5 (П10.00.00.000-03) предназначен для подключения нескольких гидравлических линий, что обеспечивает простое соединение даже с остаточным давлением в системе.
Изделие включает в себя различную комбинацию элементов, таких как количество линий, размер муфты.
Количество линий варьируется в зависимости от функций, выполняемых подключений.
Применяется для жаток к зерноуборочным комбайнам Ростсельмаш, Case IH, New Holland
| Давление разрыва (Мпа) | ||||||||
| Размер розетки | Рабочее давление (МПа) | Скорость потока (л/мин) | Утечка (мл) | Ниппель | Розетка | Ниппель+Розетка | ||
| dash | мм | дюйм | ||||||
| 04 | 6.3 | 1/4" | 25 | 20 | 0,008 | 100 | 100 | 100 |
| 06 | 10 | 3/8" | 25 | 40 | 0,008 | 100 | 100 | 100 |
| 08 | 13 | 1/2" | 25 | 70 | 0,01 | 100 | 100 | 100 |
| 12 | 20 | 1" | 25 | 95 | 0,02 | 100 | 100 | 100 |
| Материал | Алюминий; Сталь | Тип клапана | Плоский |
| Уплотнения | NBR; PUR | Связь | Рычаг |
| Рабочие температуры | от -250С до +1000С | Отключение | Рычаг |
| Поверхность | Ан.Окс | Связь под давлением | Допустимо остаточное давление в системе |
